一、概述

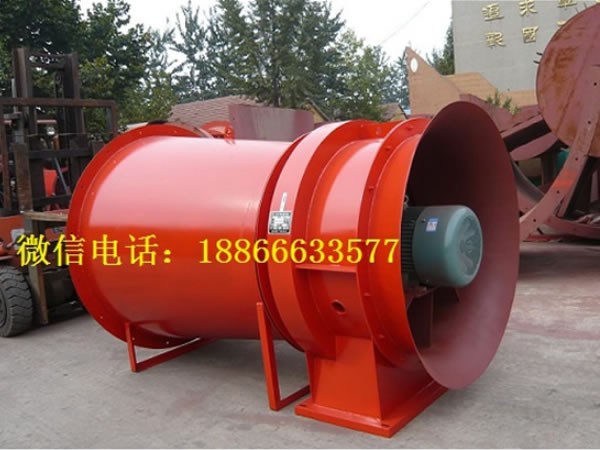

  新一代K、DK(現安標證名稱FKZ、FKCDZ)系列礦用節能風機，是在原礦用節能風機的基礎上，通過技術改進、完善結構、提高性能和擴大機號而設計成功的，該系列風機運轉效率更高、噪聲更低、性能范圍更大，節電效果更為顯著。同時主風筒內設有穩流環裝置，特性曲線無駝峰，可何證風機在任何陰力狀態下都可穩定運轉。

為擴大該系列風機的性能范圍，滿足各類大中小型非煤礦山的需要，使低、中、高阻力和大、中、小風量的各類型通風網路，均可選到在高效區運轉的主扇、輔扇和多級機站風機，該系列風機采用0.40和0.45兩種輪轂比，單機和對旋兩種結構型式，即分為K40、K45和DK40、DK45四種。并且K40分別采用4、6、8極電機為三種轉速，K45分別采用4、6極電機為二種轉速，DK40、DK45均分別采用6、8極電機為二種轉速。

這樣各個機號與二種輪轂比、二種結構型式和三種轉速，按一定的方式“組合”便使該系列風機共有93種規格。

二、用途

該系列風機是專門根據冶金、有色、黃金、化工、建材和核工業等各類非煤礦山的需要而設計的，可作為主扇、輔扇，既可安裝在地表，也可安裝在井下，適宜于多風機聯合運轉，是多風機串并聯多級機站通風系統中各級機站理想的機站風機，也適用于大型車間、隧道、人防工程等場合的通風換氣。

三、特點

K系列風機的主要特點：

1、采用扭曲機翼型葉片，氣動效率高，節能效果極為顯著。

2、性能多樣，規格齊全，能夠與各種阻力和風量類型的通風網路很好匹配，可保持長期高效運轉。

3、設有穩流環裝置，特性曲線無駝峰，沒有喘振危險，在任何阻力狀態下均可安全穩定運轉，并適于多風機聯合運轉。

4、采用電動機與葉輪直聯的結構，整體穩定型好，安裝方便，維修容易，裝置局阻低。

5、結構緊湊，防潮性能好。風機主體采用鋼板、型鋼組焊結構，葉片為鋼板材料，中空，葉片及整機強度高，抗井下爆破沖擊波的能力強，可安裝在地表，也適合安裝于井下，特別適于作為多級機站通風系統的機站風機。

6、可反轉反風，反風率大于60%，不需修筑反風道。

7、葉片安裝角度可調，可根據礦井生產的變化，隨時調節風機狀況。

8、土建工程量很小，可節省大量投資。

9、噪聲較低。

四、擴散器

K、DK系列(現安標證名稱FKZ、FKCDZ)礦用節能風機作為主扇和機站風機時，應配帶專用擴散器。地表主扇配帶擴散器可將分動壓轉化為靜壓，降低出口動壓損失，以達到節能的目的。安裝于井下的風機配帶擴散器，既可降低局陰系數，又可降低擴散器出口動壓值，從而可大幅度降低風機裝置的局部阻力，節省通風耗能。
